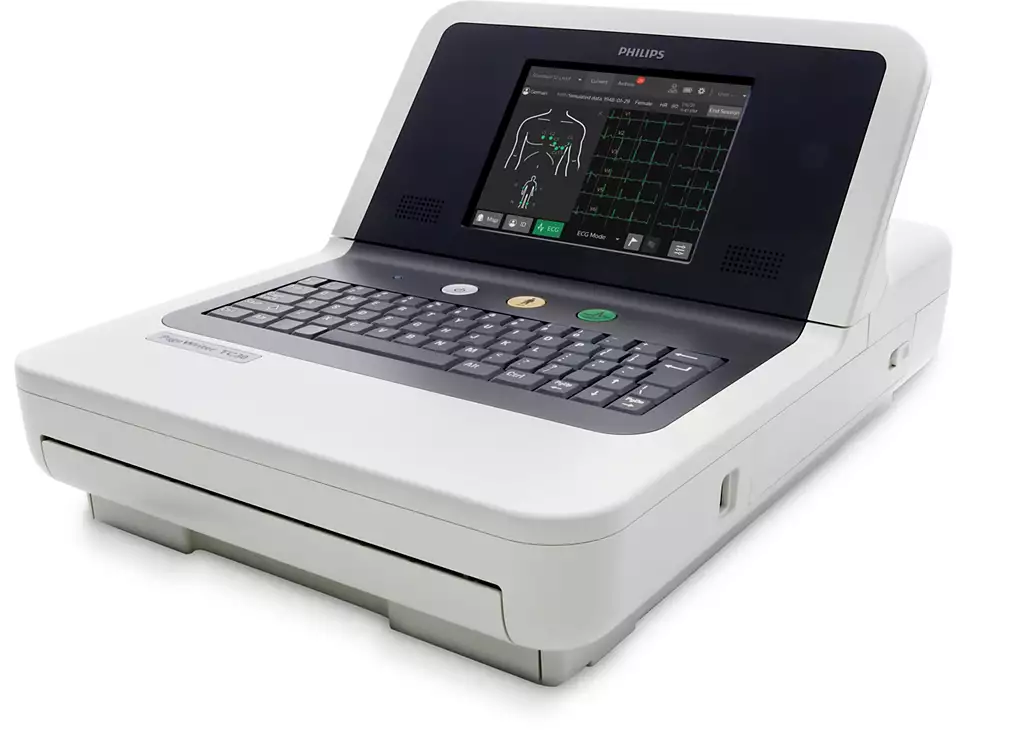

เครื่องตรวจคลื่นไฟฟ้าหัวใจ พร้อมระบบวิเคราะห์ผล PageWriter รุ่น TC35 Cardiograph ยี่ห้อ Philips

คุณลักษณะเฉพาะ

เครื่องตรวจและบันทึกคลื่นไฟฟ้าหัวใจพร้อมระบบวิเคราะห์ผล

1. ความต้องการในการใช้งาน

เพื่อใช้สำหรับตรวจคลื่นไฟฟ้าหัวใจผู้ป่วยพร้อมระบบวิเคราะห์ตำแหน่งการอุดตันของหลอดเลือดหัวใจ  ตามหน่วยงานต่างๆภายในโรงพยาบาลซึ่งจะต้องมีขนาดกะทัดรัด ใช้งานง่าย สามารถเก็บข้อมูลภายในตัวเครื่อง และแสดงผลได้ทั้งก่อนและหลังการบันทึกลงกระดาษบันทึก

2. คุณลักษณะทั่วไป

2.1 เป็นเครื่องตรวจคลื่นไฟฟ้าหัวใจมาตรฐาน 12 ลีด รองรับการใช้งานทั้งในผู้ป่วยเด็กและผู้ใหญ่พร้อมระบบเก็บข้อมูลลงในตัวเครื่อง

2.2 เป็นเครื่องที่ใช้งานง่ายสามารถใช้งานได้ด้วยระบบหน้าจอสัมผัส (touch screen) และแป้นพิมพ์ (keyboard)

2.3 มีโปรแกรมการวิเคราะห์ผลคลื่นไฟฟ้าหัวใจที่สอดคล้องกับคำแนะนำตามมาตรฐานของ 2007 AHA/ACCF/HRS

2.4 สามารถตรวจวัดคลื่นไฟฟ้าหัวใจพร้อมวิเคราะห์ผลได้ทั้ง 12 ลีด

3. คุณลักษณะเฉพาะ

3.1 ภาคการแสดงผล

3.1.1 จอแสดงผลเป็นชนิด TFT color ขนาดไม่น้อยกว่า 6.5 นิ้ว

3.1.2 สามารถควบคุมการทำงานได้ด้วยระบบสัมผัส

3.1.3 สามารถแสดงสัญญาณคลื่นไฟฟ้าหัวใจมาตรฐานได้พร้อมกันทั้ง 12 ลีด พร้อมอัตราการเต้นของหัวใจ พร้อมสามารถแสดงข้อมูลพื้นฐานของผู้ป่วย เช่น ชื่อ-นามสกุล, อายุ, เพศ และรหัสประจำตัวผู้ป่วย ได้เป็นต้น

3.1.4 สามารถแสดงผลการตรวจคลื่นไฟฟ้าหัวใจ (ECG report) พร้อมเลือกรูปแบบการบันทึกผลได้ตามความต้องการก่อนการสั่งบันทึกผล

3.2 ภาครับสัญญาณและประมวลผล

3.2.1 มีระบบช่วยช่วยแนะนำการติดอิเลคโทรดดังนี้

3.2.1.1 ระบบแสดงตำแหน่งอิเลคโทรดหรือสายลีดหลุด (lead-off)

3.2.1.2 ระบบตรวจจับและแสดงตำแหน่งการติดอิเลคโทรดสลับขั้ว

3.2.1.3 ระบบแสดงคุณภาพการรับสัญญาณคลื่นไฟฟ้าหัวใจแต่ละลีดเป็นสัญลักษณ์สี โดยแบ่งเป็น 4 สี

3.2.2 มีอัตราการแปลงสัญญาณ 8,000 ตัวอย่างต่อวินาทีต่อลีด

3.2.3 มีระบบตรวจจับสัญญาณเครื่องกระตุ้นหัวใจ (pace pulse detection)

3.3 ภาคการบันทึกผล

3.3.1 ใช้ระบบบันทึกความละเอียดสูงชนิด Digital Array Printer

3.3.2 สามารถเลือกรูปแบบการบันทึกได้ไม่น้อยกว่า 8 รูปแบบ เช่น 3x4, 3x4 1R, 3x4 3R, 3x4 1R plus ST maps, 6x2, 12x1 Standard and Cabrera เป็นต้น

3.4 ภาคการเก็บข้อมูล

3.4.1 สามารถจัดเก็บผลการตรวจวิเคราะห์คลื่นไฟฟ้าหัวใจ (ECG report) ในรูปแบบ XML format ไว้ภายในตัวเครื่องได้สูงสุด 200 reports

3.5 ภาคการเชื่อมต่อ

3.5.1 รองรับการเชื่อมต่อเข้าสู่ระบบโครงข่ายได้ดังนี้

3.5.1.1 ระบบ LAN ผ่านช่องเชื่อมต่อชนิด RJ45

3.5.2 รองรับการส่งต่อข้อมูลได้ในรูปแบบต่างๆ ได้ดังนี้

3.5.2.1 PDF

3.5.2.2 XML

3.6 ภาคกระแสไฟฟ้าและพลังงานสำรอง

3.6.1 สามารถใช้งานกระแสไฟฟ้า 100-240 VAC ความถี่ 50/60 Hz

3.6.2 มีแบตเตอรี่ชนิด Lithium ion สามารถใช้บันทึกและพิมพ์ผลได้ไม่น้อยกว่า 55 รายงาน หรือพิมพ์ต่อเนื่องได้ไม่น้อยกว่า 3ชั่วโมง

3.7 มาตรฐานความปลอดภัยและคุณภาพผลิตภัณฑ์

3.7.1 General requirement for Safety IEC 60601-1: 2005+A1:2012

3.7.2 Particular requirement for Safety of Electrocardiographs IEC 60601-2-25 2011 edition 2.0

3.7.3 Electromagnetic compatibility IEC 60601-1-2 2014

4. อุปกรณ์ประกอบการใช้งาน

4.1 รถเข็นวางเครื่อง (ผลิตภัณฑ์ภายในประเทศ)             จำนวน 1 คัน/เครื่อง

4.2 กระดาษบันทึก                                         จำนวน 2 พับ/เครื่อง

4.3 ECG lead set                                        จำนวน 1 ชุด/เครื่อง

4.4 Reusable electrode                                       จำนวน 1 ชุด/เครื่อง

4.5 AC Power Cord                                            จำนวน 1 เส้น/เครื่อง

5. เงื่อนไขเฉพาะ

5.1 รับประกันคุณภาพภายใต้การใช้งานปกติ 1 ปี เฉพาะตัวเครื่อง
