1. คุณสมบัติทั่วไป

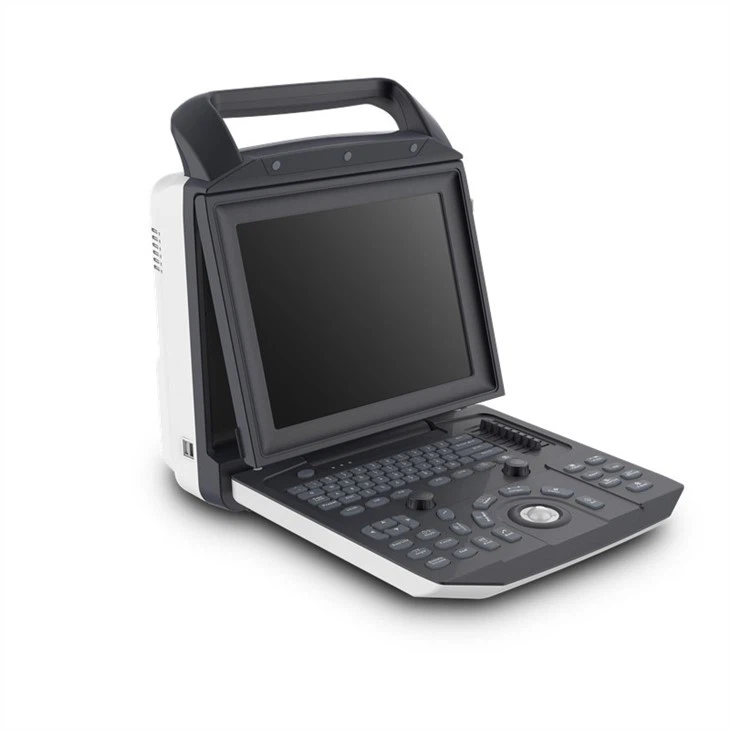

1.1. เครื่องตรวจอวัยวะภายในด้วยคลื่นเสียงความถี่สูงระบบดิจิตอลชนิดหิ้วถือ สามารถทำการตรวจอวัยวะภายในช่องท้อง ระบบหัวใจและหลอดเลือด ระบบทางเดินปัสสาวะ สูตินรีเวช และอวัยวะในที่ตื้น แสดงภาพได้ทั้งระบบสีและขาวดำ

1.2. ใช้กับไฟฟ้ากระแสสลับ 100-240 โวลท์ 50/60 เฮิร์ตซ์

1.3. ตัวเครื่องมีแบตเตอรี ชนิด Lithium ขนาด 2600 mAh ภายในตัวเครื่อง โดยสามารถใช้งานได้อย่างต่อเนื่องไม่น้อยกว่า 30 นาที

1.4. ตัวเครื่องสามารถหิ้วถือเคลื่อนย้ายได้สะดวก มีน้ำหนักไม่เกินกว่า 7.5 กิโลกรัม และสามารถวางบนรถเข็น 4 ล้อได้

1.5. จอแสดงผลภาพชนิด LED ขนาดไม่น้อยกว่า 12.1 นิ้ว สามารถพับเก็บจอได้

1.6. ชุดควบคุม (Control panel) มีแสงไฟส่องสว่าง (Botton Backlight) สามารถปรับระดับได้ไม่น้อยกว่า 10 ระดับ

1.7. มีช่องต่อ USB ไม่น้อยกว่า 2 ช่อง และมีช่อง VGA , S-Video ไม่น้อยกว่า 1 ช่อง

2. คุณสมบัติเฉพาะ

2.1. มีระบบการรับส่งคลื่นเสียงความถี่สูงด้วยระบบดิจิตอล (Digital beamformer) มีเทคโนโลยีประมวลผลสัญญาณแบบ Multiplex signal parallel processing

2.2. มีช่องต่อหัวตรวจได้พร้อมกันไม่น้อยกว่า 2 ช่อง

2.3. สามารถปรับ TGC (Time Gain Compensation) ไม่น้อยกว่า 8 ระดับ

2.4. ควบคุมการทำงานด้วย Trackball พร้อมปุ่มเลือกการทำงานสำหรับฟังก์ชั่นต่างๆ และแป้มพิมพ์ตัวอักษร

2.5. เครื่องมีอัตราขยายความแตกต่างของสัญญาณ (Dynamic Range) ไม่น้อยกว่า 400 เดซิเบล

2.6. สามารถเลือกปรับความถี่ของหัวตรวจได้ไม่น้อยกว่า 3 ระดับ โดยขึ้นอยู่กับหัวตรวจ และโปรแกรมการตรวจ

2.7. มีระบบ Tissue Harmonic Imaging เพื่อเพิ่มความคมชัดของภาพ

2.8. มีโปรแกรมลดสัญญาณรบกวน Speckle reduction Imaging (ZClear) โดยสามารถปรับได้ไม่น้อยกว่า 7 ระดับ

2.9. มีระบบการสร้างภาพแบบ Spatial Composite Imaging (SCI) สำหรับเพิ่มมุมของเส้นเสียงในแนวทแยง ทำให้ได้รายละเอียดของภาพมากขึ้น โดยสามารถปรับได้ไม่น้อยกว่า 8 ระดับ

2.10 มีระบบการสร้างภาพ Tissue Specific Imaging (TSI) ทำให้ภาพเห็นรายละเอียดและความแตกต่างของเนื้อเยื่อได้ดีขึ้น Conventional , muscle, fat , fluid

2.11 มีระบบการสร้างภาพแบบ Frequency Composite Imaging (FCI) โดยการใช้ความถี่หลายความถี่ในการสร้างภาพ

2.12 สามารถแสดงภาพแบบ Extended Imaging (EFov) โดยการเพิ่ม Angle ของ Field of View โดยสามารถใช้ได้ทั้งในหัวตรวจ Convex, Linear และ Transvaginal

2.13 มีระบบปรับภาพอัตโนมัติ (automatic optimization) โดยกดเพียงปุ่มเดียว

2.14 มีระบบ Post Processing สามารถดึงข้อมูลภาพกลับมาวัดใหม่ได้ และสามารถนำภาพมาปรับค่าเพิ่มเติมได้

2.15 สามารถเพิ่ม-ลดจำนวนจุดโฟกัส (Focal number) โดยสามารถเพิ่มได้ไม่น้อยกว่า 8 ตำแหน่ง (ขึ้นอยู่กับหัวตรวจ) และ สามารถเลื่อนตำแหน่งของจุดโฟกัสได้

2.16 สามารถรองรับการทำงานใน B Mode, M Mode, Color Mode, PW Mode ,CW Mode และ PDI

2.17 สามารถตั้งค่าภาพได้ตามลักษณะการใช้งานของผู้ใช้ โดยบันทึกการตั้งค่าภาพในรูปแบบ preset

2.18 มีโปรแกรมการวัดความหนาเฉลี่ยของผนังเส้นเลือด (Auto IMT) แบบอัตโนมัติ

3. คุณสมบัติของการตรวจใน 2D Imaging Mode

3.1 สามารถปรับอัตราขยาย (B-Gain) ได้ไม่น้อยกว่า 400 dB และปรับอัตราขยายความแตกต่างของสัญญาณ (Dynamic Range) ได้ไม่น้อยกว่า 400 dB

3.2 สามารถตรวจได้ความลึกสูงสุดไม่น้อยกว่า 42 เซนติเมตร โดยขึ้นอยู่กับหัวตรวจและโปรแกรมการตรวจ

3.3 สามารถเลือกสีซ้อนบนภาพขาวดำ (Chroma) ได้

3.4 สามารถเลือกรูปแบบของภาพขาวดำได้ไม่น้อยกว่า 10 รูปแบบ (Grey Map)

3.5 สามารถแสดงภาพ Dual real-time ได้

3.6 สามารถกลับภาพ ซ้าย/ขวา, บน/ล่าง และหมุนได้

4. คุณสมบัติของการตรวจใน M-Mode

4.1 สามารถปรับอัตราขยาย (Gain) ได้ไม่น้อยกว่า 400 dB และปรับอัตราขยายความแตกต่างของสัญญาณ (Dynamic Range) ได้ไม่น้อยกว่า 400 dB

4.2 สามารถปรับความเร็วกวาดภาพได้

4.3 สามารถเลือกการ ตั้งค่าของการแสดงภาพ M-Mode ได้ไม่น้อยกว่า 5 แบบ

5. คุณสมบัติของการตรวจใน Color/PDI Mode

5.1 สามารถเลื่อนระดับสี (Baseline) ได้

5.2 สามารถปรับระดับกำจัดสัญญาณรบกวนได้ (Wall Filter)

5.3 สามารถแสดงภาพแบบ Dual real-time ได้ โดยสามารถเลือกแสดงได้ 2 รูปแบบ ดังนี้ B+C และ B+PDI

6. คุณสมบัติของการตรวจใน PW/CW Mode

6.1 ปรับระดับการกำจัดสัญญาณรบกวนของกราฟได้ไม่น้อยกว่า 8 ระดับ (Wall Filter)

6.2 สามารถเลือกการ ตั้งค่าของการแสดงภาพได้ไม่น้อยกว่า 5 แบบ

6.3 สามารถปรับขนาด Sample Volume ได้ตั้งแต่ 0.5-80 mm (ขึ้นอยู่กับหัวตรวจ)

6.4 มีโปรแกรมคำนวณอัตโนมัติ (Auto calculation parameter) AT, D/S, DT, ED, Flow (TAMAX), Flow (TAMEAN), HR, MD, MMPG, MPG, PI, PPG, PS, PV, RI, S/D, TAMAX, TAMEAN, VTI

7. ระบบการจัดเก็บภาพในหน่วยความจำสำรองของเครื่อง (Storage and Management)

7.1 สามารถจัดเก็บข้อมูลผู้ป่วยลงในหน่วยความจำหลักของเครื่องได้

7.2 สามารถทำการส่งข้อมูลออกนอกเครื่องด้วยรูปแบบ BMP และ AVI

7.3 มีชุดบันทึกข้อมูลลงบนแผ่น USB/DVD อยู่ภายในเครื่อง

7.4 ตัวเครื่องมีหน่วยความจำ (Storage capacity) ขนาด 500 GB สำหรับติดตั้งระบบปฏิบัติการและเก็บข้อมูลผู้ป่วย

7.5 สามารถนำภาพที่บันทึกไว้ มาปรับแต่งและวัดค่าในภายหลังได้

8. อุปกรณ์ประกอบการใช้งาน

8.1 หัวตรวจช่องท้อง ชนิด Convex จำนวน 1 หัวตรวจ

8.2 หัวตรวจเส้นเลือด ชนิด Linear จำนวน 1 หัวตรวจ

8.3 เครื่องพิมพ์ภาพชนิดขาว-ดำ จำนวน 1 เครื่อง

8.4 กระดาษพิมพ์ภาพ จำนวน 2 ม้วน

8.5 เจล จำนวน 3 ขวด

9. เงื่อนไขเฉพาะ

9.1 ผู้เสนอราคาจะต้องเป็นผู้ผลิต หรือตัวแทนจำหน่ายที่ได้รับการการแต่งตั้งโดยตรงจากผู้ผลิต หรือตัวแทนจำหน่ายที่ได้รับการแต่งตั้งโดยผู้นำเข้า โดยต้องแสดงหนังสือแต่งตั้งตัวแทนจำหน่ายที่ไม่หมดอายุในวันยื่นเสนอราคา

9.2 ผู้เสนอราคาต้องแนบ Catalog ที่ระบุรายละเอียดเพื่อประกอบการพิจารณาและต้องทำเครื่องหมายและลงหมายเลขข้อให้ตรงตามรายละเอียดข้อกำหนดของทางราชการ

9.3 ผู้เสนอราคาจะต้องรับประกันคุณภาพเป็นเวลาไม่น้อยกว่า 2 ปี นับจากวันส่งมอบ

9.4 ในระยะประกันต้องดำเนินการตรวจเช็คสภาพ และการทำงานของเครื่องอย่างน้อย 4 เดือนต่อครั้ง นับตั้งแต่วันที่ติดตั้งใช้งาน หากเกิดการขัดข้องใดจากการใช้งาน ผู้เสนอราคาจะต้องรีบดำเนินการแก้ไขให้ใช้งานภายใน 7 วัน นับแต่วันที่ได้รับแจ้ง หากแก้ไขแล้วถึง 2 ครั้ง ยังใช้งานไม่ได้ตามปกติ ผู้เสนอราคาจะต้องเปลี่ยนชิ้นส่วน หรือเปลี่ยนเครื่องให้ภายในกำหนดเวลาที่ผู้ซื้อกำหนดไว้โดยไม่คิดค่าใช้ง่ายใดๆ

9.5 ผู้เสนอราคาต้องมีหนังสือรับรองว่ามีอะไหล่ขายไม่น้อยกว่า 5 ปี จากโรงงานผู้ผลิต ที่ยังไม่หมดอายุ โดยแสดงเอกสาร ในวันยื่นราคา

9.6 เครื่องรุ่นที่นำเสนอต้องผ่านการทดลองการใช้งานจากหน่วยงาน และผ่านการประเมินผลการใช้งานว่ามีความพึงพอใจ และมีความเหมาะสมในการใช้งาน

9.7 เป็นผลิตภัณฑ์ที่มีใบอนุญาตนำเข้าเครื่อง ยี่ห้อ รุ่น ที่เสนอตามพระราชบัญญัติเครื่องมือแพทย์

9.8 เป็นเครื่องใหม่ที่ไม่เคยใช้งาน หรือสาธิตมาก่อน

9.9 ผู้เสนอราคาจะต้องส่งเจ้าหน้าที่ หรือผู้ชำนาญมาดำเนินการติดตั้ง พร้อมสาธิตการใช้งานและบำรุงรักษาให้แก่เจ้าหน้าที่ให้สามารถใช้งานได้อย่างมีประสิทธิภาพ โดยไม่คิดค่าใช้จ่ายใดๆ

9.10 คู่มือการใช้งานและบำรุงรักษาเป็นภาษาไทยและอังกฤษ จำนวนอย่างละ 1 เล่ม

9.11 กำหนดส่งมอบภายใน 90 วัน นับแต่ลงนามเซ็นสัญญา
