1. ชื่อครุภัณฑ์

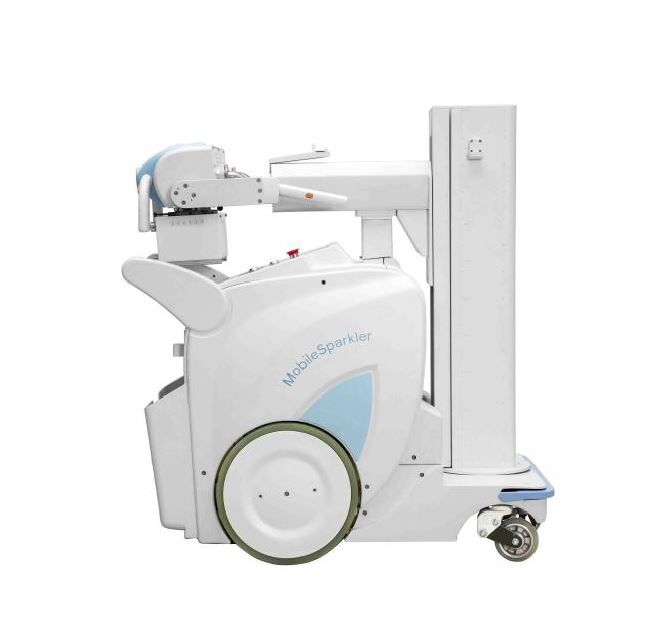

เครื่องเอกซเรย์เคลื่อนที่ระบบดิจิตอลขับเคลื่อนด้วยมอเตอร์ไฟฟ้าขนาดไม่น้อย กว่า 400 mA. พร้อมระบบรับภาพแบบดิจิตอลชนิดไร้สาย

2. วัตถุประสงค์ในการใช้งาน

เป็นเครื่องเอกซเรย์เคลื่อนที่เป็นแบบดิจิตอลสำหรับถ่ายภาพทางรังสี แก่ผู้ป่วยในแผนกผู้ป่วยทั่วไปและแผนกผู้ป่วยวิกฤต มีการขับเคลื่อนด้วยระบบมอเตอร์ไฟฟ้าเพื่อความสะดวกและรวดเร็ว สามารถปฎิบัติงานได้ในพื้นที่จำกัดหรือคับแคบ

3. คุณสมบัติทั่วไป

3.1 เป็นเครื่องเอกซเรย์เคลื่อนที่ระบบดิจิตอล ขับเคลื่อนด้วยมอเตอร์ไฟฟ้า

3.2 ระบบเอกซเรย์เป็นชนิด High Frequency ขนาดไม่น้อยกว่า 32 กิโลวัตต์

3.3 ใช้กระแสไฟฟ้าในการถ่ายภาพเอกซเรย์และการขับเคลื่อนจากแบตเตอรี่ภายในเครื่อง โดยสามารถอัดประจุไฟฟ้าได้จากกระแสสลับ 220-240 โวลท์ 50 เฮิรตซ์

3.4 สามารถใช้งานร่วมกับแผ่นรับภาพระบบดิจิตอลชนิดไร้สาย

3.5 สามารถถ่ายภาพเอกซเรย์ได้ทุกส่วนของร่างกาย และบันทึกภาพเก็บไว้ในเครื่องได้ สามารถเชื่อมต่อกับระบบจัดเก็บภาพทางการแพทย์ (PACS) ของโรงพยาบาลได้

4. คุณสมบัติทางเทคนิค

4.1 ระบบควบคุมกระแสไฟฟ้า

4.1.1 เป็นระบบความถี่สูง (High frequency inverter) ควบคุมด้วยระบบ Microprocessor

4.1.2 ให้กำลังสูงสุดไ ม่น้อยกว่า 32 kW

4.1.3 ให้พลังงานแสงเอกซเรย์โดยพลังงานจากระบบแบตเตอรี่

4.1.4 มีการควบคุมการตั้งค่าเอกซเรย์และแสดงผลด้วยจอสัมผัส ผ่านระบบปฏิบัติการ (OS) Window

4.1.5 สามารถตั้งค่าความต่างศักย์ (kV) สำหรับ Radiography ได้ตั้งแต่ 40 – 150 kV.

4.1.6 สามารถตั้งค่ากระแส (mA) สำหรับ Radiography ได้ไม่น้อยกว่า 400 mA.

4.1.7 สามารถตั้งค่าเวลา (Sec.) สำหรับ Radiography ได้ตั้งแต่ 0.01 – 6.3 sec.

4.1.8 สามารถตั้งค่า mAs ได้ในช่วง 0.1 – 500 mAs.

4.1.9 มี Hand switch และ Remote Control ควบคุมการถ่ายเอ็กซเรย์ระยะไกล

4.1.10 ใช้ได้กับไฟขนาด 220-240 โวลต์ 50 เฮิร์ต โดยใช้พลังงานจากแบตเตอร์รี่ภายในเครื่อง

4.2 หลอดเอกซเรย์ ( X-ray Tube )

4.2.1 หลอดเอ็กซเรย์เป็นแบบ Rotating Anode แบบ 2 ไส้หลอด โดย Small Focus มีขนาดไม่เกิน 1.0 มม. และ Large Focus มีขนาดไม่เกิน 2.0 มม.

4.2.2 Anode Heat Storage Capacity ไม่น้อยกว่า 150,000 HU.

4.2.3 มี Target Angle ไม่มากกว่า 16 องศา

4.2.4 สามารถทนค่าความต่างศักย์ได้ไม่น้อยกว่า 150 kV

4.2.5 มี Collimator สำหรับปรับขนาดของลำแสงไฟกับลำแสงรังสีเอ็กซ์ และสามารถตั้งเวลาตัดไฟโดยอัตโนมัติ โดยมีความสว่างของลำแสงไฟไม่น้อยกว่า 100 Lux. ที่ระยะ SID ไม่น้อยกว่า 100 เซนติเมตร

4.3 ชุดเสาแขนยึดหลอดเอกซเรย์ (X-ray Tube Support)

4.3.1 ระบบยึดหลอดหลอดเอกซเรย์เป็นแบบ Telescopic สามารถปรับยึดออกในแนวนอนได้ไม่น้อยกว่า 120 เซนติเมตร จากกึ่งกลางเสา

4.3.2 เสาเป็นแบบยืด-หดได้ (Collapsible) มีความสูงไม่เกิน 130 cm เมื่ออยู่ในตำแหน่งต่ำสุด

4.3.3 สามารถปรับระดับความสูงของหลอดเอ็กซเรย์ได้ไม่น้อยกว่า 210 ซม. จากพื้น

4.3.4 หลอดเอกซเรย์สามารถปรับหมุนก้มเงย (Tube Tilting)ได้ไม่น้อยกว่า -30 +90องศา

4.3.5 หลอดเอกซเรย์สามารถหมุนตามแนวนอน (Tube rotation) ได้ ไม่น้อยกว่า  180 เซนติเมตร

4.3.6 เสาหลอดเอ็กซเรย์สามารถหมุนได้  325 องศา (Column rotation)

4.4 ชุดควบคุมระบบขับเคลื่อน (Driving System)

4.4.1 มีระบบห้ามล้อ สำหรับบังคับให้เครื่องเอกซเรย์หยุดเคลื่อนที่ได้ในกรณีที่ต้องทำการเคลื่อนย้ายเครื่องไปตามสถานที่ต่างๆ

4.4.2 สามารถปรับระดับความเร็วได้ตามแรงของผู้ใช้งาน

4.4.3 มีความเร็วสูงสุดที่ 5km/h

4.4.4 มีระบบหยุดแบบอัติโนมัติเมื่อมีการชน

4.4.5 มีแถบแสดงค่าสถานะของ แบตเตอรี่

4.4.6 มีล้อที่สามารถรับแรงกระแทกหรือการสั่นสะเทือน (anti-corrision wheel)

4.5 เครื่องแปลงสัญญาณภาพเอกซเรย์เป็นดิจิตอล (Digital Radiography) แบบไร้สาย (Wireless)

4.5.1 แผ่นรับภาพเป็นประเภท Flat Panel Detector (FPD) ชนิด amorphous silicon (a-Si)

4.5.2 Scintillator เป็นชนิด CsI (Cesium Iodide)

4.5.3 การเชื่อมต่อแบบ Gigabit Ethernet หรือแบบไร้สาย (Wireless) ตามมาตรฐาน IEEE 802.11n,ac

4.5.4 แผ่นรับภาพมีขนาดพื้นที่รับภาพ 14 x 17 นิ้ว (35 x 43 ซม.) แบบ Cassette size เป็นไปตาม ISO4090 สามารถใช้งานร่วมกับถาด Cassette ของเอกซเรย์ทั่วไปได้

4.5.5 มีจำนวน Pixel matrix ไม่น้อยกว่า 2560 x 3072 pixel

4.5.6 Pixel size มีขนาดไม่มากกว่า 140 ไมครอน

4.5.7 มีความสามารถในการแสดงภาพภายใน 7 วินาที

4.5.8 มีความละเอียดในการแปลงสัญญาณเอกซเรย์ให้เป็นสัญญาณดิจิตอล (A/D Conversion) ไม่น้อยกว่า 16 บิต (bit)

4.5.9 มีระบบตรวจจับการฉายรังสีเพื่อจับภาพโดยอัตโนมัติ (AED)

4.5.10 มีน้ำหนักไม่มากกว่า 3.5 กิโลกรัม

4.5.11 มีค่ามาตรฐานการกันน้ำไม่น้อยกว่า IPX4

4.5.12 แบตเตอรี่เป็นชนิด Lithium polymer สามารถถอดได้

4.5.13 จุดเชื่อมต่อสายสัญญานสามารถเสียบกลับด้าน (Symetrical port) และยึดติดด้วยแม่เหล็กเพื่อความสะดวกในการใช้งาน

4.5.14 แผ่นรับภาพมีช่องสำหรับติดตั้งมือจับสำหรับใช้งานนอกสถานที่ได้ ไม่น้อยกว่า 2 จุด

4.6 ชุดคอมพิวเตอร์สำหรับควบคุมการทำงานของเครื่องเอกซเรย์พร้อมโปรแกรมควบคุมการประมวลผลและสร้างภาพ (Operating console and Image processing system)

4.6.1 ระบบคอมพิวเตอร์เป็นแบบ Built-in สำหรับสร้างและประมวลผลภาพเอกซเรย์และข้อมูลผู้ป่วยเข้าสู่ระบบเครือข่าย

4.6.2 มีจอแสดงผลแบบสัมผัส (Touch Screen) ขนาดไม่น้อยกว่า 19 นิ้ว

4.6.3 มี User login สำหรับป้องกันการเข้าใช้โปรแกรมโดยไม่ได้รับอนุญาต

4.6.4 มี Worklist แสดงข้อมูลผู้ป่วยที่รอการเอกซเรย์ และสามารถลงทะเบียนผู้ป่วยได้

4.6.5 สามารถปรับความสว่างและความคมชัดของสีขาวดำของภาพได้

4.6.6 มีโปรแกรมลบกริด (Grid) อัตโนมัติ

4.6.7 สามารถทำการหมุนภาพเอกซเรย์และใส่ Marker ได้

4.6.8 สามารถแก้ไขท่าในการถ่ายได้ (Change protocol)

4.6.9 สามารถวัดมุม Cobb angle ได้

4.6.10 มีฟังก์ชันสำหรับแสดงผลภาพเอกซเรย์ได้ 4 ภาพพร้อมกัน

4.6.11 สามารถส่งภาพเอกซเรย์ไปยังระบบ PACS ได้

4.6.12 รองรับมาตรฐาน DICOM 3.0

5. เงื่อนไขเฉพาะ

5.1 ต้องผ่านการตรวจสอบคุณภาพโดยเจ้าหน้าที่จากกรมวิทยาศาสตร์การแพทย์

5.2 มีคู่มือการใช้งานและบำรุงรักษาเป็นภาษาไทย จำนวน 1 ชุด

5.3 มีคู่มือการซ่อมและวงจรของเครื่อง (Technical/Service Manual) จำนวน 1 ชุด

5.4 ผู้ขายต้องรับประกันคุณภาพเครื่องเอ็กซเรย์ เป็นเวลา 2 ปี และหลอดเอกซเรย์ เป็นเวลา 2 ปี ให้มีการตรวจเช็คเครื่องทุก 4 เดือนต่อครั้งเป็นเวลา 2 ปี โดยนับตั้งแต่วันที่ส่งมอบพร้อมติดตั้งเป็นที่เรียบร้อยแล้ว เป็นต้นไป

5.5 ผู้เสนอราคาต้องจัดให้มีการซ่อมบำรุงโดยช่างผู้ชำนาญที่ได้รับการอบรมจากบริษัทผู้ผลิต โดยมีหนังสือรับรอง

5.6 ต้องมีอะไหล่สำรองไม่น้อยกว่า 5 ปี

5.7 ผู้นำเข้าต้องได้รับ ISO13485 ด้านบริการหลังการขายสำหรับเครื่องเอกซเรย์ระบบดิจิตอลและแผ่นรับภาพดิจิตอล
